Как отличить узкофюзеляжные Boeing: 717, 737 и 757

Понятная памятка для авиаспоттера: смотрим на расположение двигателей, форму мотогондол, винглеты, посадочные фары и тележки шасси.

Boeing 757 авиакомпании Icelandair в специальной ливрее Hekla Aurora
Boeing 757 на стоянке. Для распознавания типа полезно сравнить сразу несколько видимых деталей.

Узкофюзеляжные самолёты Boeing легко перепутать, особенно многочисленные поколения 737. Надёжнее определять тип не по окраске авиакомпании, а по нескольким деталям конструкции: расположению и форме двигателей, законцовкам крыла, шасси, окнам кабины и аварийным выходам.

Ниже — последовательная памятка по Boeing 717, трём поколениям 737 и Boeing 757. Одного признака иногда недостаточно, поэтому лучше проверять сразу два или три.

Контекст

Boeing 717

Boeing 717 появился из программы McDonnell Douglas MD-95, которая была запущена до объединения с Boeing. После слияния компаний самолёт получил обозначение 717. Внешне он ближе к DC-9 и MD-80/90, чем к 737.

Главная подсказка — два двигателя по бокам задней части фюзеляжа, непосредственно перед хвостом. Дополнительно посмотрите на крайние боковые окна кабины: их нижняя грань скошена, как у других Boeing.

  • Два двигателя закреплены на фюзеляже перед хвостовым оперением.
  • Крыло остаётся чистым — под ним нет двигателей.
  • У крайних окон кабины заметна скошенная нижняя кромка.

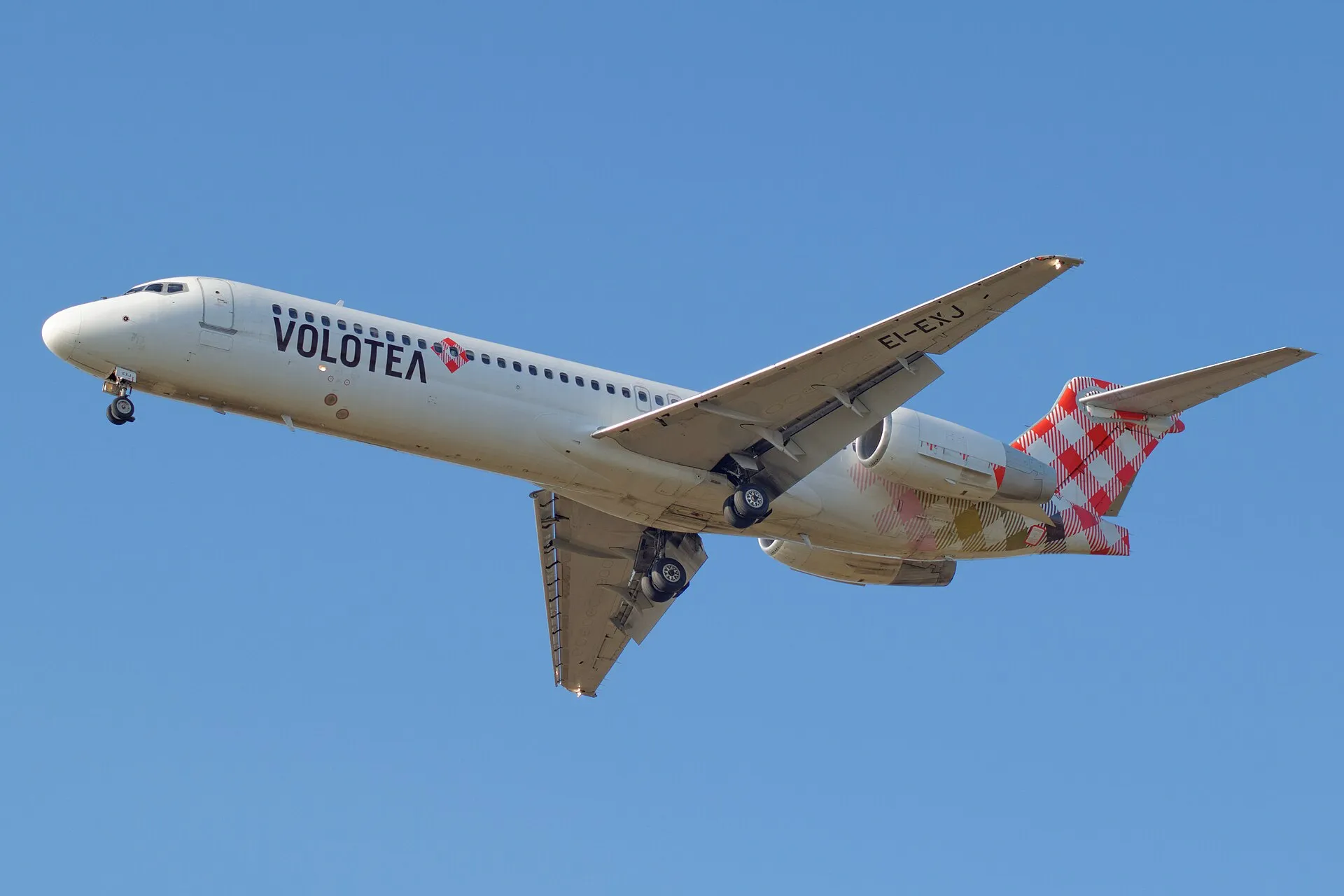

Boeing 717 с двигателями в хвостовой части фюзеляжа

Главное

Boeing 737 Classic

Все поколения 737 объединяет заострённая форма носа и низко расположенный фюзеляж. Из-за небольшого дорожного просвета мотогондолы сделали не идеально круглыми: снизу они заметно уплощены. На хвосте также установлен предохранительный упор, который защищает самолёт при слишком большом угле тангажа на взлёте или посадке.

К серии Classic относятся модификации 737-300, -400 и -500. Первый 737-300 поднялся в воздух в 1984 году. Эти самолёты становятся всё более редкими и чаще встречаются у чартерных или грузовых операторов.

Большинство 737 Classic не имеет винглетов. По сравнению с 737 NG у них меньше диаметр двигателей и ниже вертикальный стабилизатор. На ранних самолётах над основными окнами кабины были дополнительные «брови», увеличивавшие обзор; позднее некоторые авиакомпании закрыли их из-за бликов солнца.

  • У мотогондол выраженная плоская нижняя часть.
  • Двигатели меньше, чем у 737 NG и особенно 737 MAX.
  • Чаще всего отсутствуют винглеты.
  • На ранних бортах встречаются дополнительные окна-«брови» над кабиной.

Подробности

Boeing 737 Next Generation

Главный ориентир для 737 NG — винглеты. На большинстве самолётов установлены плавно загнутые вверх blended winglets. На более поздних бортах встречаются Split Scimitar: к верхней законцовке добавлена меньшая часть, направленная вниз.

Split Scimitar у NG отличается от законцовки MAX острыми задними кончиками сверху и снизу. У MAX обе части выглядят более равными по размеру, а окончания — более тупыми.

Ещё одно отличие от 737 Classic связано с посадочными фарами. У Classic внешние фары размещены на обтекателях механизмов закрылков под крылом, а у 737 NG они выдвигаются из нижней части фюзеляжа.

  • Blended winglets или законцовки Split Scimitar.
  • У Split Scimitar острые задние кончики.
  • Выдвижные посадочные фары выходят из нижней части фюзеляжа.

Практика

Boeing 737 MAX

737 MAX развивает конструкцию 737 NG, но получил новые двигатели и ряд обновлённых систем. Поэтому быстрее всего поколение выдаёт силовая установка: двигатели заметно больше в диаметре и вынесены дальше вперёд относительно крыла.

На задней кромке мотогондол расположены шевроны — зубчатые выступы, которые помогают смешивать потоки и снижать шум. В сочетании с раздвоенной законцовкой крыла примерно равного размера сверху и снизу это один из самых надёжных способов узнать MAX.

  • Самые крупные двигатели среди поколений 737.
  • Двигатели заметно вынесены вперёд относительно передней кромки крыла.
  • Зубчатые шевроны на задней кромке мотогондол.
  • Раздвоенные законцовки примерно равного размера сверху и снизу.
Boeing 737 MAX авиакомпании Copa Airlines у терминала

Итог

Boeing 757

Boeing 757 выделяется среди узкофюзеляжных Boeing основной стойкой шасси: на каждой тележке установлено четыре колеса, а сама тележка слегка наклонена назад. Этот признак также помогает отличить 757 от похожего по пропорциям Airbus A321neo.

Основные пассажирские варианты — 757-200 и удлинённый 757-300. У версии -300 над крылом с каждой стороны расположено по два дополнительных аварийных выхода, необходимых из-за большей длины и вместимости самолёта.

  • По четыре колеса на каждой основной стойке шасси.
  • Тележки основных стоек немного наклонены назад.
  • 757-300 заметно длиннее и имеет по два дополнительных выхода над крылом с каждой стороны.
Boeing 757 авиакомпании Delta на стоянке

Итог

Главный вывод

Начните с расположения двигателей: у 717 они находятся у хвоста, у остальных типов — под крылом. Затем проверьте размер и заднюю кромку мотогондол, форму винглетов и число колёс на основной стойке.

Если признаки противоречат друг другу, проверьте регистрацию самолёта в открытой базе воздушных судов. Модификации и доработки авиакомпаний иногда меняют отдельные детали внешнего вида.
